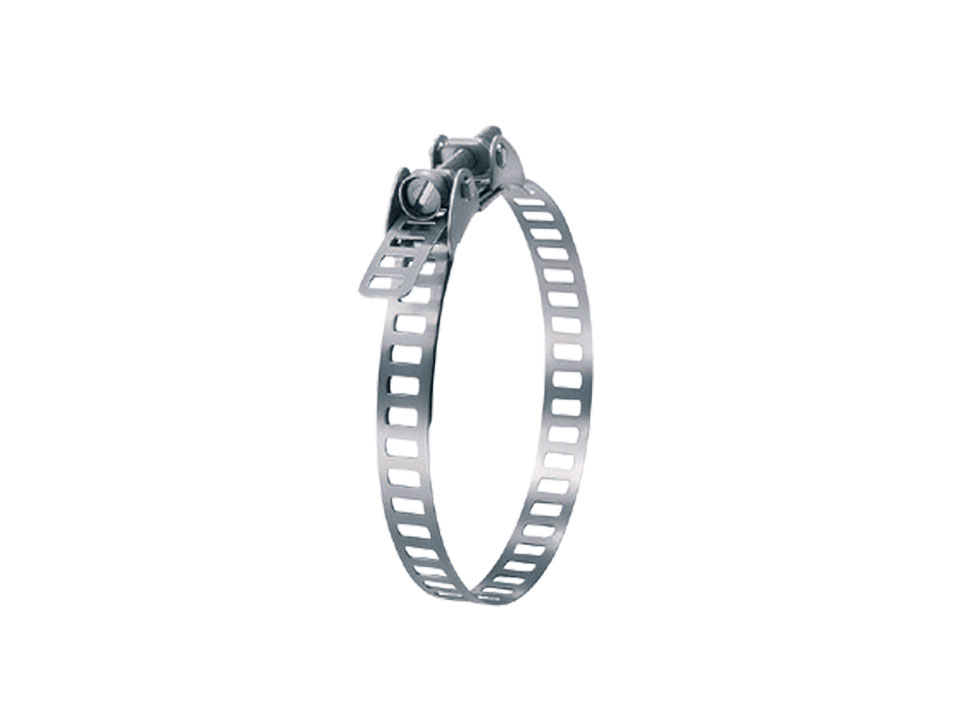

UNİVERSAL KELEPÇE 174

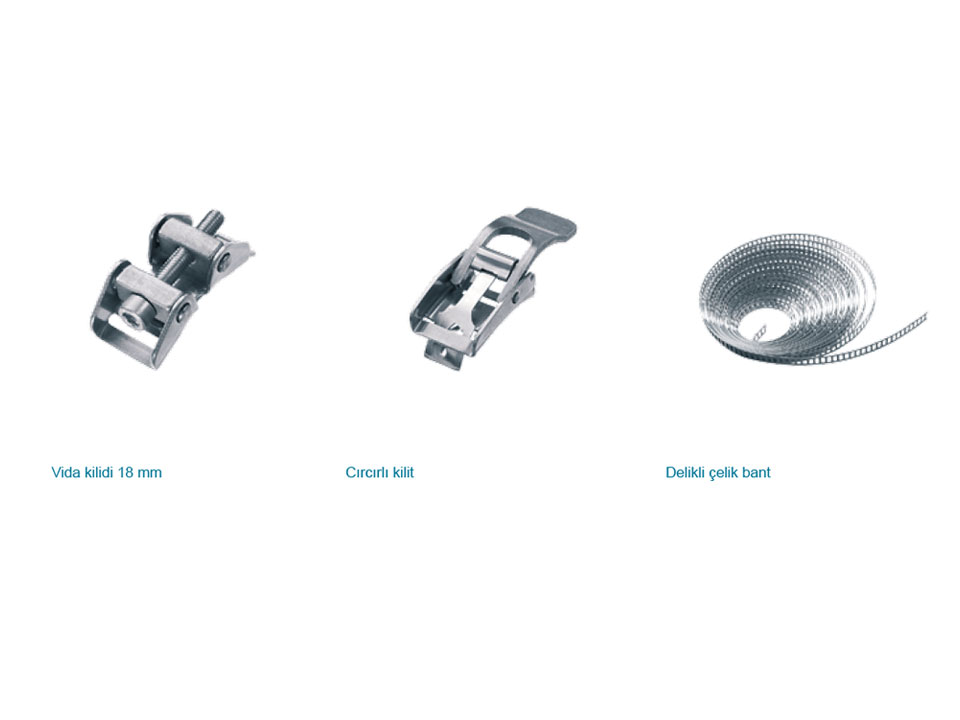

Delikli bant: farklı çap ve genişlikler için
universal uygulamalı
Cırcırlı kilit: aletsiz montaj ve sökme işlemi
Vida kilidi: kolay montaj, yüksek tutma
kuvveti
Farkı besleme seçenekleri: kit halinde, seri ya da müşteri
spesifikasyonu
Malzeme
174 Tüm parçalar paslanmaz çeliktir, Malzeme no.
1.4301/
UNS S30400
Opsiyonel alternatif malzemeler
Konsept
Delikli çelik bantla birleştirilen bağımsız sıkma mekanizması
(vidalı ya da cırcırlı kilit) - kelepçeler yuvarlak ya
da düzensiz şekilli olabilir. Kitler halinde, toptan ya da
müşteri spesifikasyonuna uygun olarak temin edilir.
İntegral tolerans dengeleme ve deliksiz bantlı özel modeller mevcuttur. Universal
kelepçeler standart genişlik ve kalınlıklarda temin
edilebilir. Bant boyutları, beklenen ortam koşullarında gerekli
tutma özelliklerini sağlamak için gerekli olan
radyal kuvveti (sıkma kuvveti) verecek şekilde seçilmelidir.

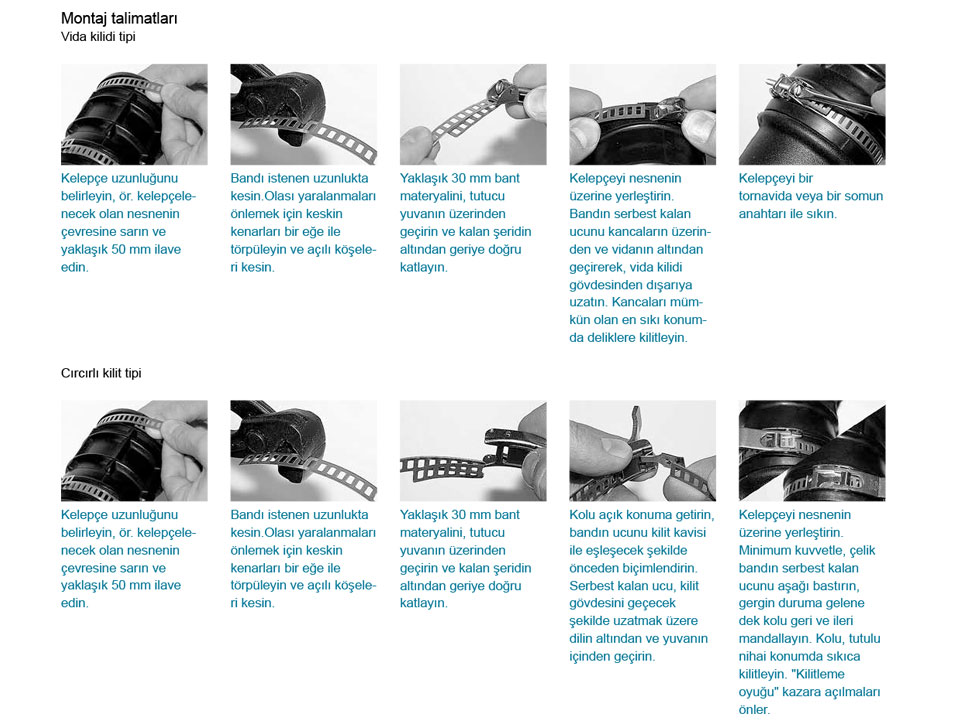

Montaj Önerileri
Vidalı Kilit montajı için düz ağızlı tornavida ya da
lokma anahtarı kullanılmasını öneriyoruz.
Statik Sıkma Torku
10 mm bant genişliği için vida kilidi : maks. 3 Nm
18 mm bant genişliği için vida kilidi : maks. 10 Nm
30 mm bant genişliği için vida kilidi : maks. 20 Nm
