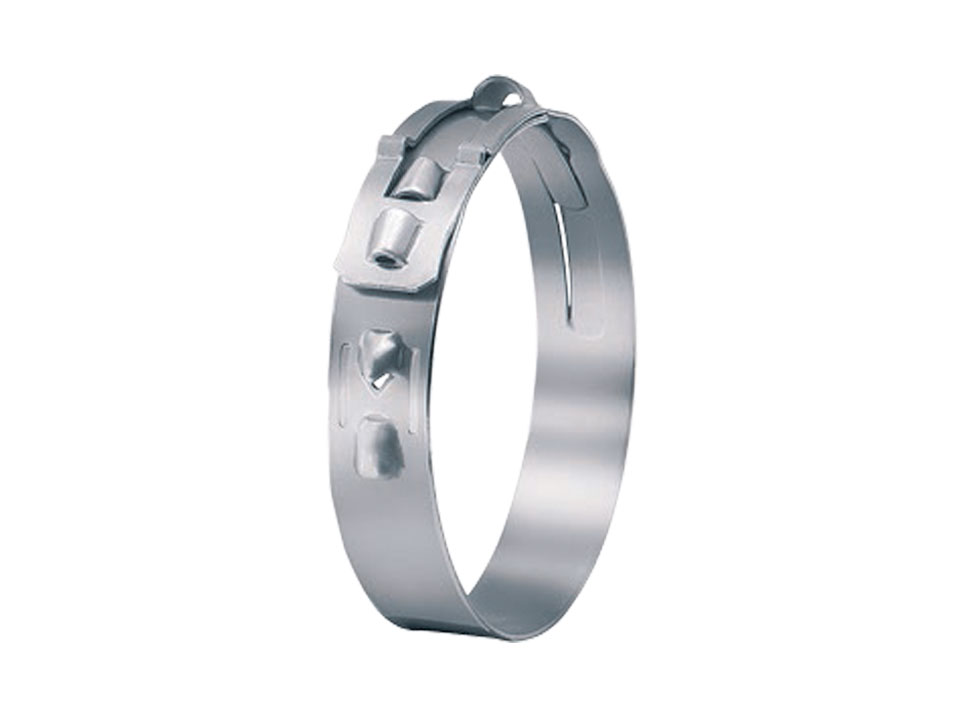

TOLERANS DENGELEMELİ StepLess® DÜŞÜK PROFİLLİ KELEPÇE 168
Tolerans Dengeleme: bileşen toleranslarına uygun
derecede dengeleme sağlar
Tekrar Kullanılabilirlik: defalarca sökülebilir
ve yeniden monte edilebilir
360° StepLess®: 360° homojen sıkıştırma
ve sabit yüzey basıncı
Montaj Sonrası Düşük Yükseklik:
minimum alan gereksinimi, döner parçalarda düşük
dengesizlik
Çapaksız Dilme Kenarları: kelepçelenen
parçalarda daha az hasar görme riski
Malzeme
168 Paslanmaz çelik, Malzeme no. 1.4301/UNS
S30400 Talep edilmesi halinde alternatif malzemeler.
Kelepçe çapının seçimi sırasında, etkili bir
kelepçeleme performansı sağlamak amacıyla, kelepçenin
üzerine monte edileceği eşleşen bileşenlerin boyutları
doğru şekilde belirlenmelidir. Uygun kelepçe çapının
belirlenmesinde, yumuşak malzemenin durometre sertliği ve istenen
sıkıştırma önemli faktörlerdir.

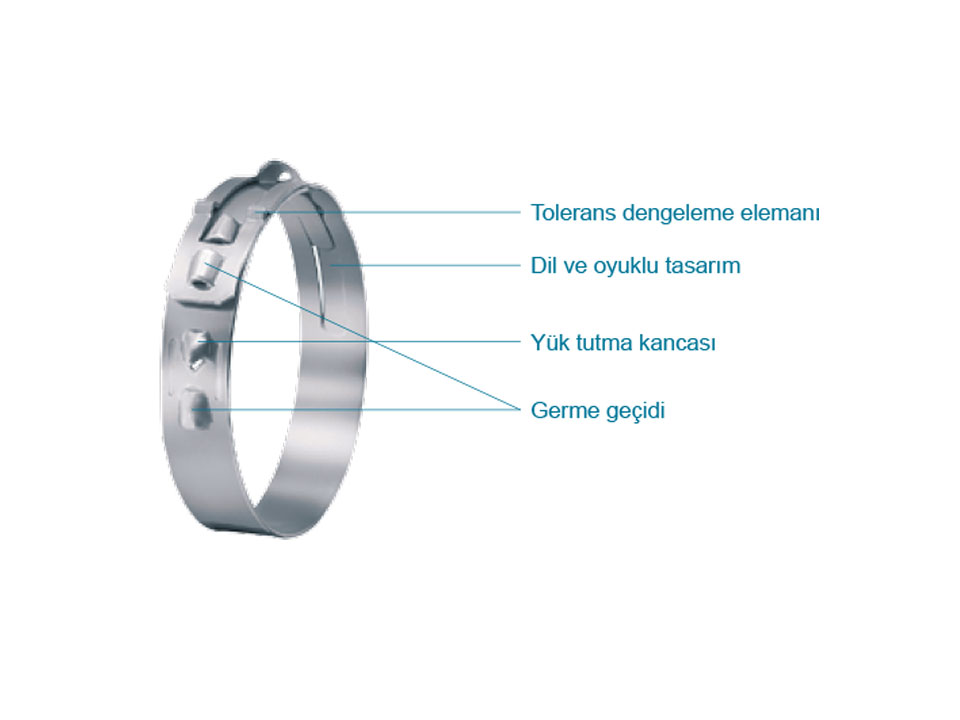

Germe Geçitleri
Bir Oetiker sıkma aleti kullanılması ve bunun germe geçitlerinde
uygulanması ile yük tutucu kanca geçit içerisine
yerleşene ve ön kenara kilitlenene dek kelepçenin
çapı azaltılır. Kelepçe çapındaki küçülme kapanış
mesafesi ile orantılı olmakla birlikte, ağır yüklerde tolerans dengeleme
unsurunun uzamasından etkilenebilmektedir.
Tolerans Dengeleme
Tolerans-dengeleme elemanları, bitişik bileşenlerin tolerans
aralığının üst seviyelerinde olması nedeniyle, kapalı
kelepçenin nominal çapının elde edilememesi
durumunda harekete geçecektir. Kelepçelenen parçalar
yüksek durometre sertliği değerlerine sahip olduğunda, dengeleme
unsuru, kapalı konumun sağlanabilmesi şartıyla tamamen uzatılabilir. En
iyi performansın alınabilmesi için, kelepçe çapı
bileşenlerinin daha düşük teorik tolerans sınırları
esas alınarak seçilmelidir. Ardından, daha geniş
boyutlara sahip bir grupla karşılaşıldığında, tolerans dengeleme
unsuru artan çapı absorbe etmek ve yük tutucu kancanın germe
geçidinde kilitlenmesini sağlayacak şekilde uzar. Uygulama konfigürasyonu,
sızdırmazlığı sağlanan malzemelerin fiziksel özellikleri ve
istenen izolasyon, bağlantının genel işlevselliğinin belirlenmesinde kritik
faktörlerdir.
Montaj Önerileri
Bu kelepçeler, özel olarak geliştirilmiş el aleti ile
manuel olarak ya da daha yüksek adetler monte edileceğinde
pnömatik kerpeten kullanılarak sıkılır. Kelepçeyi
sıkmak için, kerpeten çenelerinin uçları, çakışmanın
ucundaki germe geçidine ve yük tutucu kancanın yanındaki geçide
geçirilmelidir. Sıkma aletinin çalışmasıyla kelepçe
çapı, sıkma kancası kilitlenmesinin meydana geldiği
konuma kadar azaltılır. Tolerans dengelemeli StepLess® Düşük
Profilli Kelepçelerin yapısı, doğru konum sağlandığında,
çakışmanın ucundaki germe geçidinin iç konturu,
yük tutucu kancaya otomatik olarak kilitlenecek şekildedir. Tolerans
dengelemesi bulunmayan StepLess® düşük
profilli kelepçelerin aksine, bunlar montaj
sırasında bileşen toleranslarındaki küçük farklılıklara
uyum sağlama ve dengeleme elemanındaki termal genleşme ve
daralmaya bağlı çap değişikliklerini absorbe etme özelliğine sahiptir. Diğer
kelepçe türlerinde olduğu gibi, kelepçenin
altındaki sızdırmazlık basıncı, sıkıştırılmakta olan
bileşenlerin çapları ve malzemelerinin bir faktörüdür.
Bu kelepçelerin sızdırmazlık özellikleri, özellikle
sabitlenen parçaların yumuşak malzemesinde oluşan karşıt
kuvvetlere ve tolerans dengeleme elemanının ön yüklemesine
bağlıdır.
Dönüş Çapı
Tolerans dengelemeli StepLess® Düşük Profilli
Kelepçe düşük radyal yüksekliğe
sahip olup, özellikle alanın sınırlı olduğu uygulamalar için, bağlanan
parçaların toleranslarına uyum sağlama ihtiyacı göz
önünde bulundurularak geliştirilmiştir.
Tekrar Kullanılabilirlik
Tolerans dengelemeli StepLess® Düşük Profilli
Kelepçeler sınırlı ölçüde
tekrar kullanılabilir. Bunlar defalarca sökülebilir ve yeniden
monte edilebilir – örneğin otomotiv endüstrisinde,
bakım ve servis dönemlerinde. Bunlar hem eksenel hem de
radyal olarak monte edilebilir. Bir kelepçeyi açmak
için kerpeten iki geçide (1) takılmalı ve sıkılmalıdır.
Uygulanan kuvvet, kelepçe çapının hafifçe
azaltarak, kancanın çakışan uçtaki germe geçidinden
(2) serbest kalmasını sağlama etkisine sahiptir.
