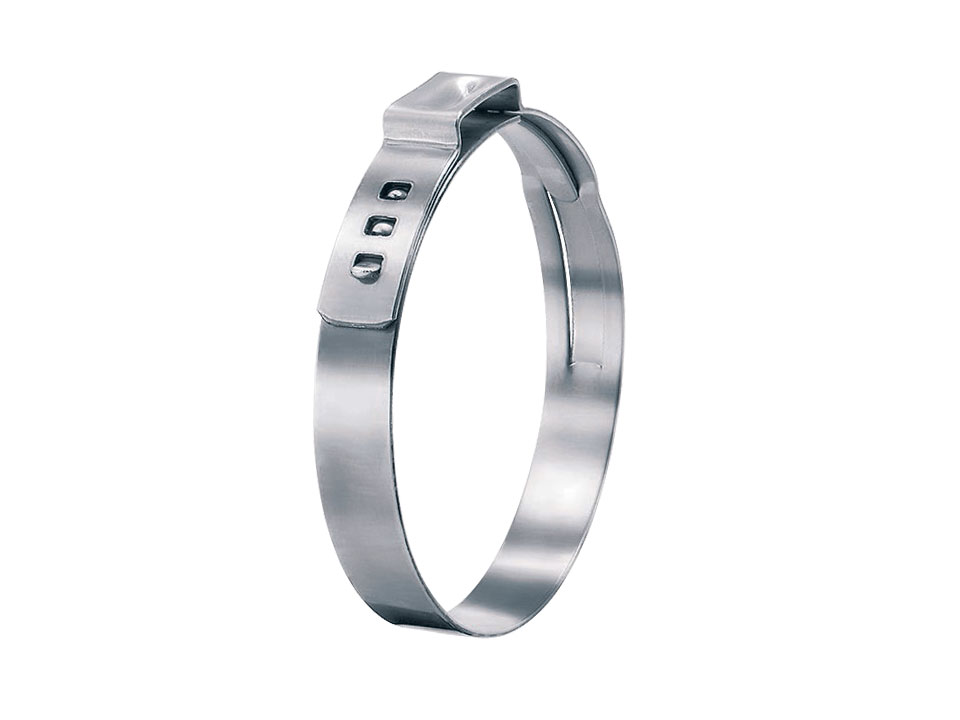

StepLess® Kulaklı Kelepçeler 117 & 167

Dar Bant: kelepçeleme kuvveti aktarımını tek noktada toplar, daha hafiftir

360° StepLess®: homojen sıkıştırma ve homojen yüzey basıncı

Kelepçe Kulağı: bileşen toleranslarını dengeler, ayarlanabilir yüzey basıncı

Çukur: kelepçeleme kuvvetini arttırır

Çapaksız Dilme Kenarları: kelepçelenen parçalarda daha az hasar görme riski

StepLess® (Kademesiz) Kulaklı Kelepçeler standart genişlik ve kalınlıklarda üretilmektedir. Belli bir uygulama için seçilen malzeme ebatları yeterli izolasyon ya da yük elde etmek için gerekli olan baskıya bağlıdır. Kelepçe kulağı (sıkma elemanı) Oetiker tarafından tasarlanan ya da onaylanan aletler yardımıyla, kelepçe "kulağın" alttaki oval köşelerinin birbirine yaklaştırılması ile sıkılır. Maksimum çap küçültme, açık "kulak" genişliği (s) ile orantılıdır. Anahatlarıyla: Doğru kelepçe çapını belirlemek üzere hortumu bağlantı materyalinin (ör. nipel) üzerine itin ardından hortumun dış çapını ölçün. Çap aralığı ortalama değeri, hortumun dış çapından biraz daha büyük olan bir kelepçe seçin. Bir kelepçe, yalnızca kulak genişliği (s) en az %40 oranında azaltıldığında ve montaj için doğru sıkma kuvveti uygulandığında uygun şekilde sıkılmış kabul edilebilir.

Blok sıkma
Montaj kuvveti kulağı tamamen sıktığında, blok sıkma iki kulak ayağının birbirine temas etmesi ile sonuçlanır (kulak çukuru ve kelepçe yarıçapı arasındaki dikey elemanlar). Bu durum meydana geldiğinde, montaj kuvvetinin absorbe edilmesi, montaj kuvvetlerinin kelepçelenen parçalara aktarılmasından çok ayakların sıkıştırılması ile sağlanır. Montaj kuvvetlerinin ölçülecek olması halinde blok sıkmadan kaçınılmalıdır.

Mekanik Kilit

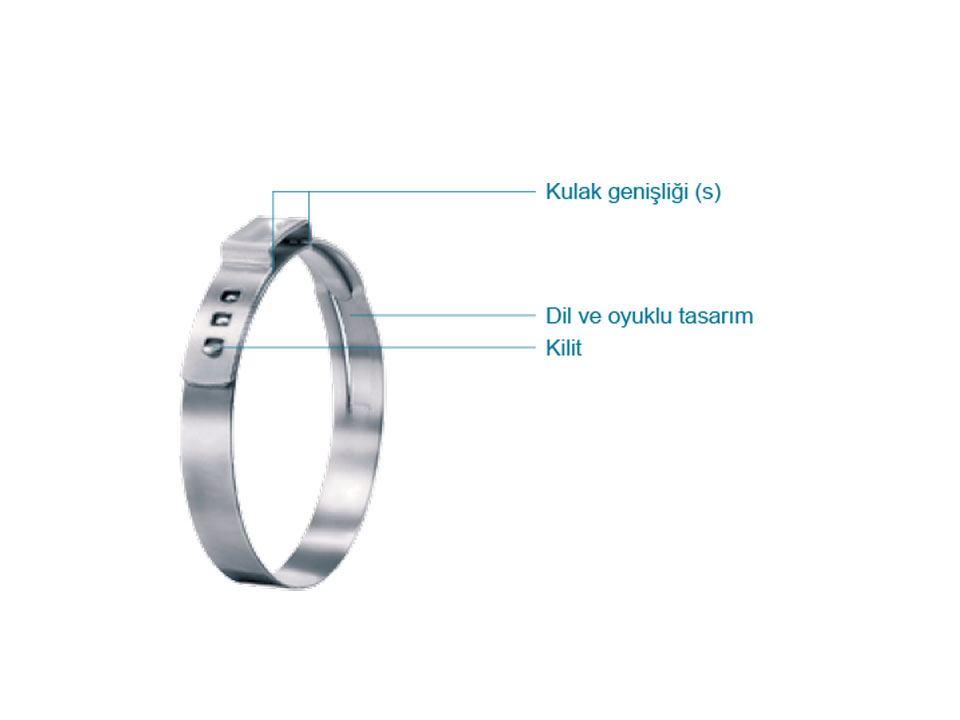

Kilit, sıkma işlemine imkan tanımak üzere kelepçe uçlarının birleştirilmesini sağlayan mekanik bir sistemdir. Bazı kilit yapıları, sıkma işlemi öncesinde radyal birleştirmeyi sağlamak üzere açılabilir.

Montaj Önerileri
Kelepçe kulağı önerilen maksimum sıkma kuvvetini aşmayan homojen bir oranla sıkılmalıdır. Bu, kelepçe geriliminin, birleştirilen grubun ve kelepçelerin bileşenlerine aşırı yüklenmeden sabit kalmasını sağlar. Oetiker, bu montaj yöntemini "kuvvet öncelikli" olarak adlandırmaktadır. Kuvvet öncelikli yöntem, kelepçenin tolerans dengeleme özelliklerinin her montaj için işlevsel olmasını sağlamaktadır. Bu da, elde edilen radyal kuvvetin, bileşenin boyutsal farklılıklarından bağımsız olarak her montaj için hemen hemen aynı kalmasını sağlar. Kuvvet öncelikli modda Oetiker'in ELK elektronik kontrollü pnömatik kerpetenleri kullanılıyorsa, uygun kuvvette ekrarlanabilir kurulumların sağlanması için montajı izlemek mümkündür.

Sıkma Kuvveti
Prensipte, sıkma kuvveti seçimi monte edilecek olan malzemenin yüzey basıncı ya da istenen sıkıştırma ile yakından ilişkilidir. Kelepçenin maruz kaldığı direnç uygulanan kuvvete karşılık gelmektedir, bu nedenle tanımlanan sıkma kuvveti yumuşak malzemelerde belirgin ölçüde azalmaktadır. Maksimum sıkma kuvvetleri, malzeme ebatlarına göre sonraki sayfada yer alan tabloda verilmektedir. Bunlar özellikle termoplastikler ya da daha az dövülebilir özellikteki yüksek Shore sertliğine sahip diğer malzemelerdir.
