StepLess® Düşük Profilli Hortum Kelepçeleri 168
ÖZELLİKLER
~ 360° StepLess® : Düzgün 360°
sıkıştırma ve düzgün yüzey basıncı.
~ Yeniden Kullanılabilirlik : Tekrar açılabilir
ve yeniden kurulabilir.
~ Ön Tutma Kabı : Görsel kelepçe
kapatma doğrulaması
~ Özel Oluşturulmuş Kenarlar : Kelepçelenen
parçalarda daha az hasar görme riski
~ Uygun ve Güvenli Montaj : Genişletilmiş
çap aralığı, zamandan tasarruf sağlayan süreç ve
güvenli montaj
Malzeme
168 Paslanmaz çelik, Malzeme no. 1.4301 ya da UNS S30400.
Talep edilmesi durumunda alternatif malzemeler temin edilebilir.
StepLess® (Kademesiz) Düşük Profilli Kelepçeler farklı nominal genişlik ve kalınlıklarda üretilmektedir. Standart seri için kullanılan malzeme ebatları, gerekli olan radyal kuvvet, uygulama niteliği ile belli koşullar ve çevresel maruziyette sızdırmazlık ve/veya tutuş sağlama ihtiyaçları göz önünde bulundurularak belirlenmektedir. Kelepçe çapının seçimi sırasında,etkili bir kelepçeleme performansı sağlamak amacıyla kelepçenin üzerine monte edileceği eşleşen bileşenlerin boyutları doğru şekilde belirlenmelidir. Uygun kelepçe çapının hesaplanmasında, yumuşak malzemenin durometre sertliği ve istenen sıkıştırma önemli faktörlerdir.

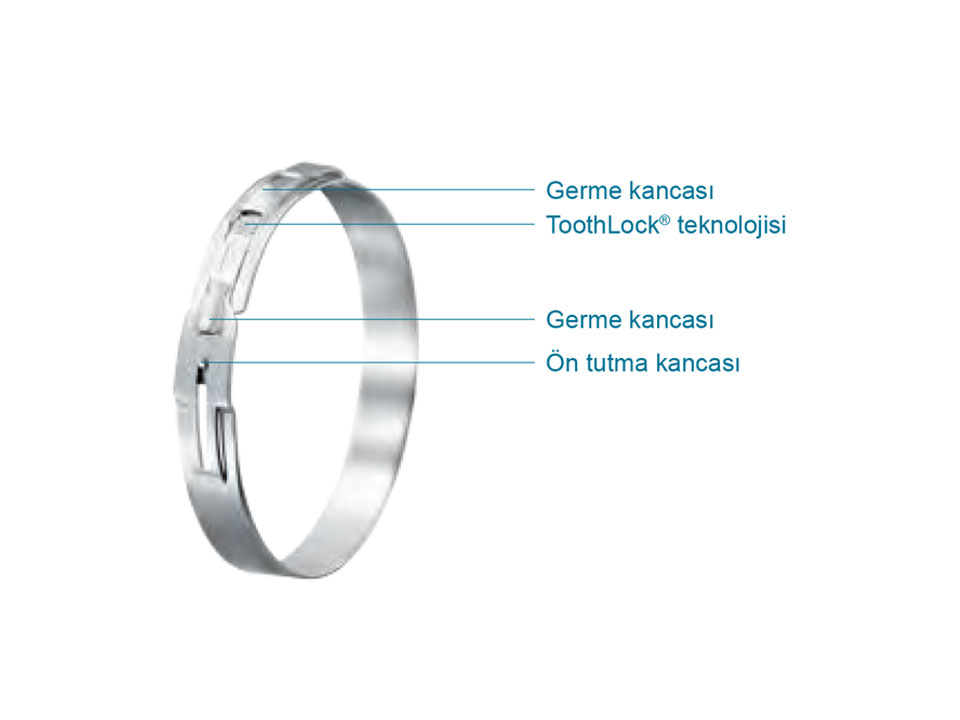

Germe Kancası ve İç Geçit
Oetiker montaj aleti kullanıldığında, kelepçenin çapı,
kilit konumuna gelene dek azaltılır. Kelepçe çapındaki
küçültme, kapanış mesafesi ile orantılıdır.
Montaj Önerileri
Bir el aleti ya da yüksek hacimli üretimler için
tasarlanan pnömatik bir alet kullanarak, germe kancası ve
iç geçit içerisinde bulunan çene uçlarının
yerini tespit edin. Pnömatik aletinin devreye alınması ya
da el aletinin kapatılması, iki
aksamı bir araya getirirken aynı anda kelepçenin iç
çapını azaltır. Azalan bu çapı korumak için,
delikler yük tutucu kancalar üzerine bastırılır ve
alet tarafından uygulanan yük serbest bırakılır, böylece
kancalar ilgili deliklere kilitlenir.
StepLess® Düşük Profilli Kelepçe, montaj
sonrasında sabit, doğru bir iç çap sunmakla
birlikte, StepLess® Kulaklı Kelepçeler 167'nin aksine,
bileşen toleransındaki değişiklikleri dengelemez ya da termal genleşme
etkilerine göre uyarlanamaz. Kelepçenin altındaki
sızdırmazlık basıncı, uygun kelepçe çapının belirlenmesi
sırasında ayarlanan sıkıştırma faktörüne ve yumuşak malzemenin
termal "ayar" direncine bağlıdır.
Tekrar Kullanılabilirlik
StepLess® Düşük Profilli Kelepçeler
tekrar kullanılabilme özelliğine sahiptir. Bunlar
defalarca sökülebilir ve yeniden monte edilebilir
– örneğin otomotiv endüstrisinde, bakım ve servis dönemlerinde. Bunlar
hem eksenel hem de radyal olarak monte edilebilir.
AVANTAJLAR
StepLess®StepLess
+ Homojen sıkıştırma
+ Güçlü çok yönlü
sızdırmazlık
+ Isıl gerilime dayanıklı, darbe ve titreşime karşı dirençli
UYGULAMA ALANLARI
~ Isıtma ve Soğutma Sistemleri
~ Egzoz Sistemleri
~ Direksiyon Sistemleri

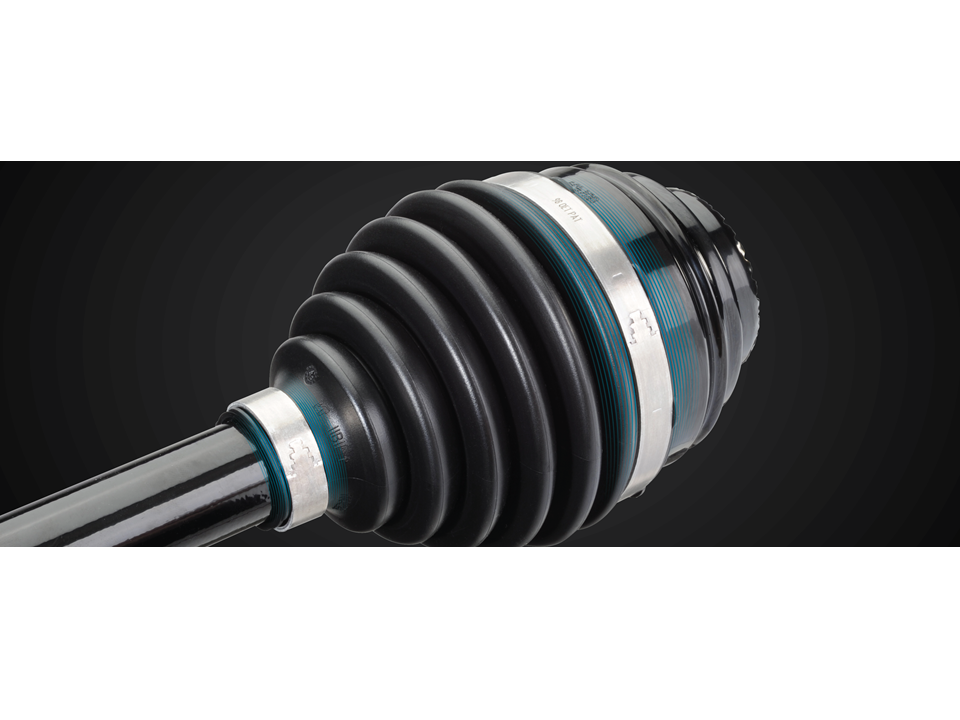

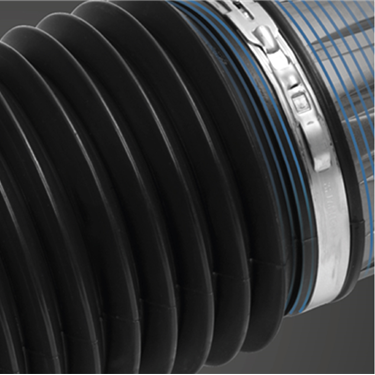

~ Sabit Hız Eklemleri
~ Medikal Uygulamalar
