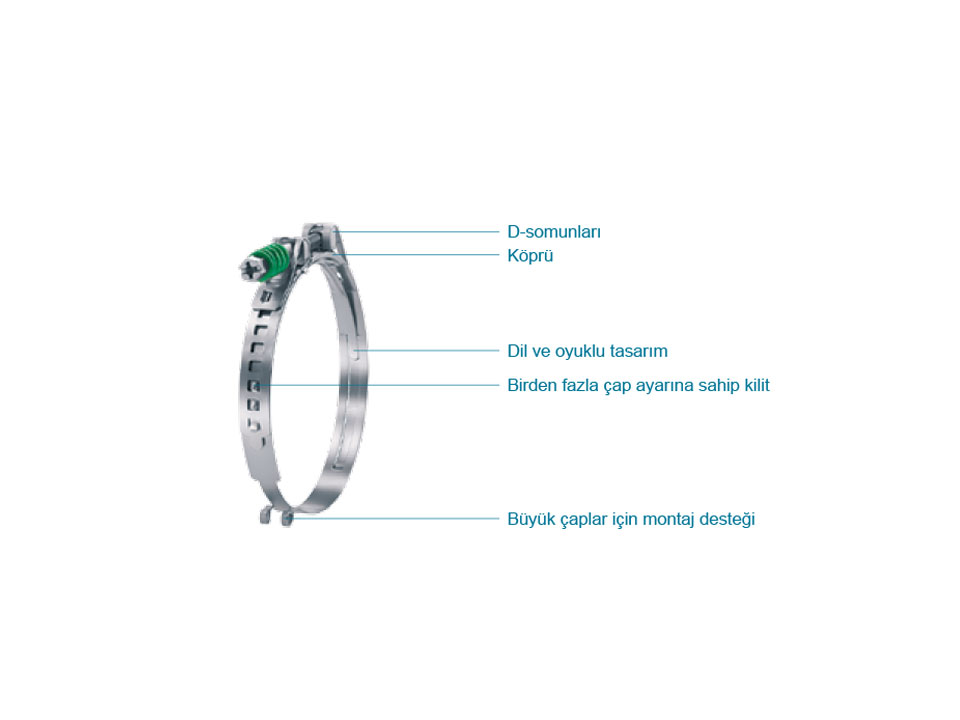

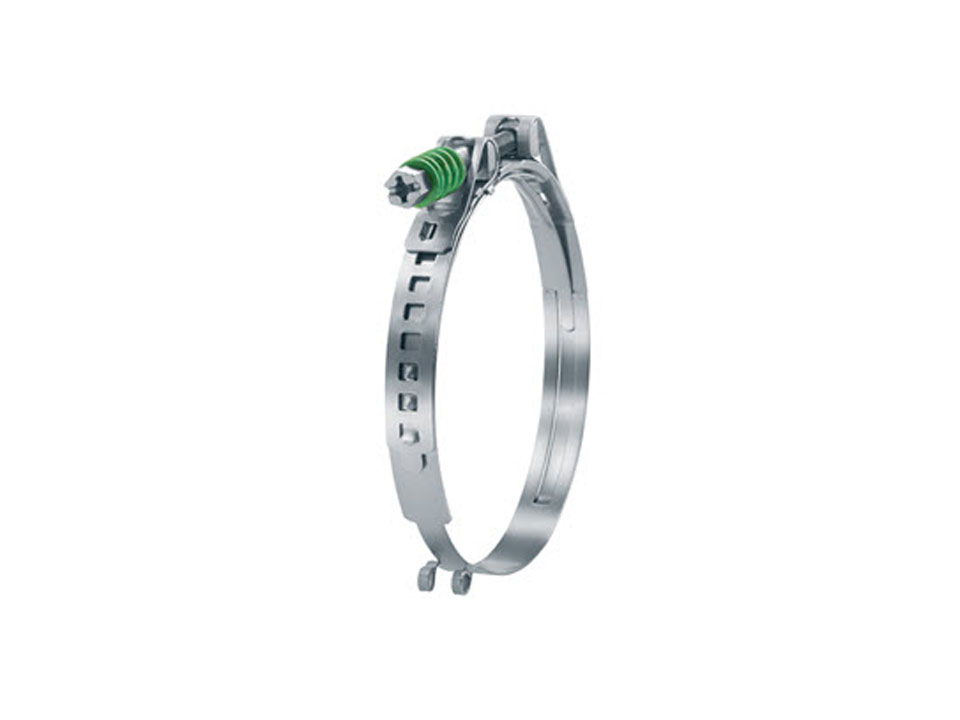

StepLess® Vidalı Kelepçe 178

Kilitleme pozisyonu seçenekleri:
+ Kelepçe çok farklı nominal çaplara ayarlanabilir
360° StepLess®:
+ Homojen sıkıştırma ve homojen yüzey basıncı
Kendinden gergili:
+ Termal döngü çap değişikliklerini dengeler

Malzeme
178 Bant, ara parça, tutucu elemanlar (D-somunu):
Paslanmaz Çelik, Malzeme no. 1.4301/UNS S30400
Vida: Paslanmaz Çelik, Malzeme no. 1.4319/UNS S30200
Yay: 17-7PH (uzay endüstrisi kalitesi)

Malzeme Kalınlığı
StepLess® Vidalı Kelepçeler ve Kendinden Gergili StepLess® Vidalı Kelepçeler 9 mm genişliğinde ve 0.6 mm kalınlığında şerit malzemeden üretilir. Gerekli radyal kuvvet, hortumun sıkıştırılabilirliği, sızdırmazlık/izolasyon özellikleri ve çevresel koşullar göz önünde bulundurulduğunda, şerit boyutları, EPDM kauçuk ve silikon hortumlarda optimum sızdırmazlık sağlamaktadır.

Kilit
Kapama, yuvarlak kelepçe geometrisinin güvenli şekilde tutulmasını sağlama işlevine sahip mekanik bir kilittir. Kilit, kelepçenin radyal montajına izin verecek şekilde açılabilir ve aynı zamanda kilidin özel aksamlarının yeniden yerleştirilmesi için kolaylık sağlayarak, sıkıştırma öncesinde alternatif çaplar elde edilmesini sağlar.

Çap farklılıklarına göre konumlar
Boyutlar 24–42 mm
– 3 farklı konum
– her bir kademede 1.6 mm'lik çap değişikliği
Boyutlar 45-55 mm
– 3 farklı konum
– her bir kademede 2.1 mm'lik çap değişikliği
Boyutlar 60-255 mm
– 5 farklı konum
– her bir kademede 2.0 mm'lik çap değişikliği
Vida: M4 x 0.7
Vida kafası: çapraz soket ve altıgen başlı vida kombinasyonu

Montaj Önerileri
1. Vidayı, "D-somunu"nda durana dek saat yönünün aksine çevirin.
2. Radyal montaj ya da çap değişikliği için kilidi açın.
3. Açık kelepçeyi hortumun çevresine yerleştirin. Dili oyuk içerisine yerleştirin ve mekanik kilidin deliklerini eşleşen aksamların üzerinde konumlandırın. Kilidi mümkün olan en küçük çapta kilitleyin.
4. Vidayı istenen torkta sıkın. İzin verilen maksimum sıkma torkunun üzerine çıkmayın.
5. D-somunları arasında > 3 mm boşluk bulunmalıdır. Bu, hortumun daralması sırasında, kendinden gergili kelepçe yayı uzadığında, çapın azaltılması için kelepçenin yeterince hareket edebilmesini sağlar. D-somunları arasındaki boşluğun önerilen 3 mm'den az olması halinde adım 6'ya geçin. (Yalnızca Kendinden Gergili Yaylı
Vidalı Kelepçeler için geçerlidir).
6. Kendinden Gergili Vidalı Kelepçeyi gevşetmek için vidayı saat yönünün aksine çevirin.
7. Kilidi, daha küçük bir sonraki çapa yerleştirin.
8. Vidayı istenen torkta sıkın. İzin verilen maksimum sıkma torkunun üzerine çıkmayın.

StepLess® Vidalı Kelepçelerle tolerans dengeleme
Oetiker StepLess® Vidalı Kelepçeler ve Kendinden Gergili StepLess® Vidalı Kelepçeler, kılavuzda belirtildiği gibi optimum torkla sıkılmalıdır. Bu tork için, gereken sıkıştırma derecesi, gerekli radyal kuvvet ve vida ile kelepçe bandının maksimum tork direnci göz önünde bulundurulur. Montaj için tanımlı ve sabit bir tork kullanılmasıyla, bileşen toleranslarının dengelenmesi daima mümkün olacak ve radyal kuvvet hemen hemen aynı kalacaktır. Oetiker Kendinden Gergili StepLess® Vidalı Kelepçelerin üzerinde bulunan yay, termal genleşme ve daralma ya da titreşime bağlı olarak çapta meydana gelen değişikliklere uyum sağlama dengeleme elemanı olarak işlev görür. Bu özellik, Vidalı Kelepçelere, güçlü termal etkilerin söz konusu olduğu uygulamalarda bile optimum sızdırmazlık performansı sağlar.
