Sonsuz Vida Sistemli Kelepçe

Ara konumlu mafsallı kilit: hızlı ve kolay montaj, yüksek sıkma torku
Görsel aşırı yük koruması: aşırı sıkmaya karşı koruma
Altıgen başlı soket vidası SW5: hızlı ve güvenli montaj
Kelebek vidalı alternatif: kelepçe içine entegre alet

Malzeme
180 W4 Bant ve bağlama elemanı: Paslanmaz Çelik, Malzeme No. 1.4301/UNS S30400
Vida: Paslanmaz Çelik, Malzeme no. 1.4305/UNS S30300

Sürgülü Kilit
Gövdenin açılmasından sonra, banda elle yaklaşık olarak kelepçe çapı kadar şekil verilebilir. Ardından sürgü kapatılabilir ve kelepçe vidayı çevirerek sıkılır. Sonuç olarak vida yalnızca kelepçeleme işleminin son kısmı olarak çevrilmelidir.

Ara Durdurma Parçası
Sürgü, ara durdurma parçası ile sabitlenir. Gevşek şekilde monte edildiğinde bile kelepçeler kendiliğinden açılamaz.

Görsel Aşırı Yük Koruması
Yuvada, 4-5 Nm (35-44 inç-lbs) sıkma torkunun üzerinde gözle görülür şekilde biçimi değişen bir ağ bulunmaktadır. Bu görsel özellik, bir Sonsuz Vida Sistemli Kelepçenin en uygun şekilde sıkılmış olduğunu ve maksimum sıkma torkuna kadar yeterli güvenlik faktörünün bulunduğunu gösterir.

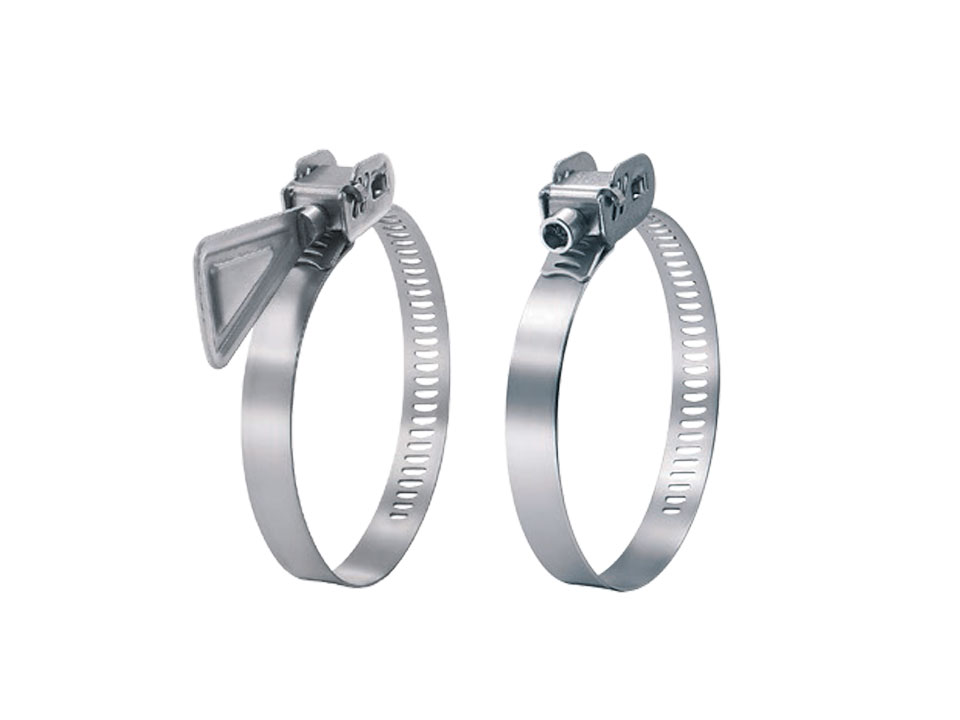

Kelebek vidalı Sonsuz Vida Sistemli Kelepçeler
Kelebek vidalı Sonsuz Vida Sistemli Kelepçe alet kullanılmadan tamamen monte edilebilir. Bütünleşik, eğri şekilli eğilmez kanat optimum kavrama sağlar. Boyutlar, kelebek vida dışında standart tasarıma karşılık gelmektedir.

Oetiker Universal Kelepçe Bandı
Universal gergi bandı 8 veya 12 mm bant genişliklerinde olup, her biri 10, 20 ya da 30 m uzunluğunda rulolar halindedir ve 8 ya da 12 mm bant genişliklerine uygun kilitleri bulunmaktadır.

Montaj Önerileri
Kelebek vidaların kullanılmadığı vidalı kelepçelerin güvenli şekilde sıkılması için 5A/F somun anahtarı kullanılmasını öneriyoruz. Maksimum statik sıkma torku 6 Nm'dir (53 inç-lb).

Sonsuz Vida Sistemli Kelepçenin Takılması
Kelepçelenecek olan çevreyi ölçün ve bandı bu uzunlukta kesin. Bandın ucunu yukarıdan, sıkma elemanı içindeki dar aralıktan geçirin ve bunu bandın altından en az 40 mm geriye katlayın. Bandın ikinci ucunu, sıkma elemanının delikli parçasındaki dar aralıktan geçirin ve en az 40 mm geriye katlayın. Bandı kelepçelenecek olan parçanın etrafından geçirin, bandın ucunu delik sürgülü kilidin altına gelecek şekilde itin ve kapatın.

Sonsuz Vida Sistemli Kelepçelerin kelepçeleme aralıkları, 30 mm ile 1000 mm arasında değişmektedir. Sonsuz Vida Sistemli Kelepçeler 200 mm çapa kadar önceden biçimlendirilmiş olarak teslim edilirken, 200 mm'nin üzerindekiler düz olarak temin edilir. Talep halinde müşteriye özel boyutlarda temin edilebilir.
