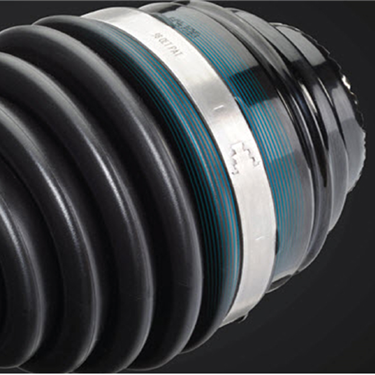

PUZZLE KİLİT TASARIMI ALÜMİNYUM 150
ÖZELLİKLER
~ 360° Üzerinde Tam Malzeme Kesiti : Çevre boyunca
homojen uygulanan sabit basınç
~ Esnek Çap İndirgeme : Yüksek, ayarlanabilir yüzey
basıncı, kurulumu çok kolaydır
~ 50mm'ye Kadar Nominal Çap : Özellikle soğutma ve
ısıtma suyu devreleri ile hava yastığı sistemleri için
uygundur
~ Montaj Sonrası Düşük Yükseklik : Minimum alan
gereksinimi, dönen parçalarda dengesizliği yok eder
~ Özel Olarak Şekillendirilmiş Şerit Kenarları : Sıkıştırılmış
parçalarda hasar riskini azaltır
~ Alüminyum Model : Daha düşük ağırlık
Malzeme Ebatları
Oetiker Daraltılabilir Halka Kelepçeler bir
çok çap ve malzeme seçeneğiyle temin
edilebilir. Bant boyutları, ilgili ortam koşullarında gerekli sızdırmazlık
ve/veya izolasyon özelliklerini sağlamak için gerekli
olan radyal kuvvet, hortum niteliği ve MCR üzerindeki
mekanik yükler göz önünde bulundurularak seçilmelidir.
Çap Küçültme
Mümkün olan maksimum çap küçültme
MCR'nin nominal çapına bağlıdır. MCR'nin nominal
çapı, daraltma sürelerini kısaltmak, konumlandırmayı
kolaylaştırmak ve MCR üzerindeki malzeme yükünü azaltmak
üzere kelepçelenmekte olan parçaların çapına
göre mümkün olduğunca kısa tutulmalıdır. Malzeme
yapısı ve bant boyutlarındaki herhangi bir değişiklik montaj sırasında
yapılmalıdır. Lütfen ilgili MCR çapı ne kadar kısa
olursa bu değişikliklerin o denli zorlayıcı olacağını hatırda
bulundurun. Bunun nedeni, malzeme miktarının çapla
ilişkili olmasıdır. Gereken sıkıştırma derecesi ya da bir MCR
tarafından kelepçelenen parçaya uygulanan yüzey
basıncı, radyal kuvvete bağlı olup, dolayısıyla bu da tutuş ve
sızdırmazlık özelliklerini belirlemektedir. Her yüzey
basıncı söz konusu uygulamaya göre belirlenmelidir. Bu amaçla
geliştirilmiş olan Oetiker daraltma aletleri kullanılıyorsa, MCR'nin
iç yüzeylerinden kaynaklanan bir çakışma
olmaksızın
kelepçelenen parçalarda yaklaşık 360° yüzey
basıncı sağlanır.
Tolerans Dengeleme
Oetiker Daraltılabilir Halka Kelepçelerin
takılması sırasındaki tolerans dengeleme tamamen montaj
aletinin fonksiyon sırasına bağlıdır. Esasen, Daraltılabilir
Halka Kelepçelerin çap öncelikli montajında
tolerans dengeleme mümkün değildir çünkü
MCR sadece belirtilen çapa kadar sıkılabilir. Bunun
anlamı, bileşenlerin toleranslarının sıkıştırma derecesi ya da
kelepçelenen parçaya uygulanan yüzey basıncı
üzerinde tamamen etkili olmasıdır. Bu tip montajda, diğer
her
şey tanımlanmış bir çap elde edilmesi ile ilişkilidir. Bu
nedenle, bir MCR'nin tolerans dengeleyici montajı yalnızca
kuvvet öncelikli ayarlama ile sağlanabilir. Veya başka bir
deyişle, buradaki emel prensip belli bir çapa kadar baskı
uygulamak değil, deneysel olarak belirlenen sıkma kuvvetini ve
bununla ilişkili yüzey basıncını elde etmektir. “Oetiker
ELS 01”in yenilikçi sıkma konsepti ile kuvvet öncelikli
yaklaşımla birleştirilen yüksek süreç güvenilirliği
ve Oetiker Daraltılabilir
Halka Kelepçelerin kendini kanıtlanmış montajı sağlanır. Aynı
zamanda sıkma kuvvetini kontrol eden göstergeler de
mevcuttur.
Puzzle Tasarım (Kilit)
Kilit, hassas eşleşen bileşenlerin kullanıldığı mekanik bir
bağlantıdır. Tasarımı, artı mekanik bağlantı oluşturur. Yüzük
uçlarının izin verilebilir yük aralığı içerisinde
güvenli şekilde bağlanmasını sağlar.
Uygulama Alanı
Puzzle kilitli MCR, geniş çap alanına bağlı olarak universal
olarak uygulanabilmekle birlikte özellikle termoplastikler
için uygundur.
Boyut Aralığı
5.0 – 50.0 mm
UYGULAMA ALANLARI
~ Isıtma ve Soğutma Sistemleri
~ Yolcu Güvenliği Sistemleri
~ Havalandırma Sistemleri
~ Sabit Hız Eksenleri
~ Medikal Uygulamalar
~ Beyaz Eşya Uygulamaları
