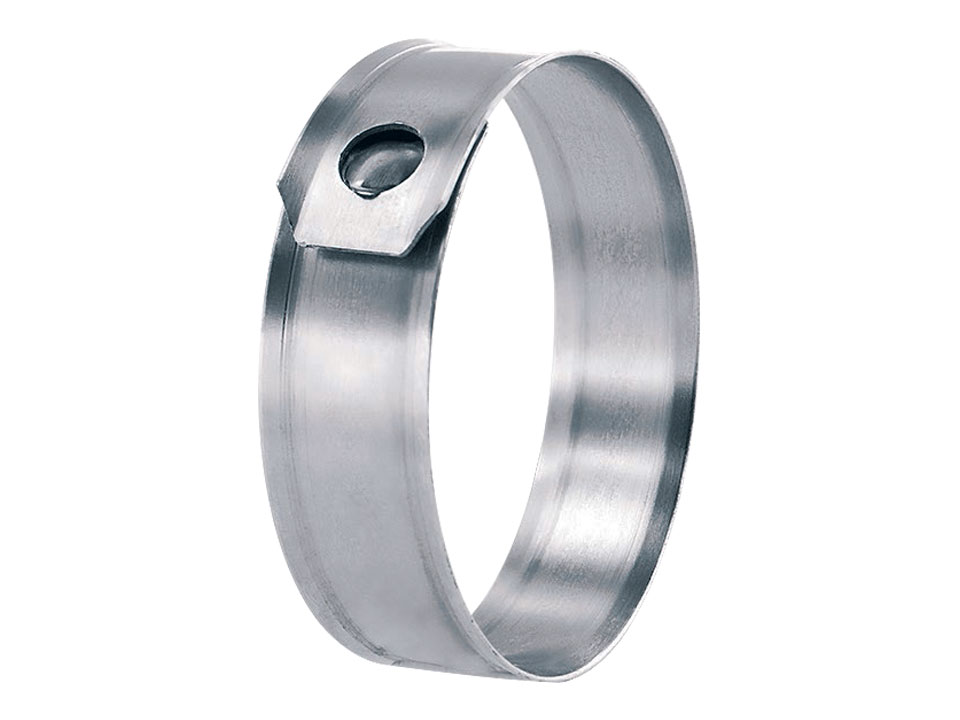

Kelepçe ER 194
Kompakt: hafif, küçük boyutlar
Montaj Sonrası Düşük Yükseklik:
minimum alan gereksinimi
Sağlam Sıkma: hızlı ve kolay montaj, düşük
basınçlı uygulamalar için güvenli bağlantı
Çapaksız Dilme Kenarları: kelepçelenen
parçalarda daha az hasar görme riski
Malzeme
194 Paslanmaz Çelik, Malzeme no. 1.4310/UNS S30100
Doğru işlemin uygulandığından emin olmak için kelepçe çapı en doğru şekilde belirlenmelidir - gerekli olan radyal kuvvet, hortumun niteliği ve gerekli sızdırmazlık ile izolasyon özelliklerinin tümü son derece önemlidir.
Yük Tutma Kancası
Yük tutma kancası yük tutma penceresine kilitlendiğinde
sıkma sağlanır. Bu kelepçe türü için
hem kanca hem de pencere özel olarak geliştirilmiştir.
Kelepçe ER'nin çapındaki azalma yaklaşık 4 mm olan kapanış
mesafesi ile orantılıdır.
Bu kelepçelerin üretiminde kullanılan ince malzeme yalnızca 0.25 mm olup, bunun anlamı montaj sonrasında kelepçenin iki ucunun çakıştığı yerde yalnızca küçük bir kademe olmasıdır. Bunun yarattığı etki, ER Kelepçelerin, kelepçelenen parçalar üzerinde neredeyse homojen baskı ya da yüzey basıncı uygulamasıdır. Sonuç, her tür uygulamada sıkıştırılabilir malzemelerin etkin şekilde kelepçelenmesidir. ER Kelepçelerinin sızdırmazlık özelikleri birleştirilen parçaların sıkıştırılan elastik malzemesi tarafından sağlanan esnekliğe bağlıdır.
Montaj Önerileri
ER Kelepçeleri, özel olarak geliştirilmiş manuel
kerpeten ya da büyük miktarlar için pnömatik
kerpeten kullanılarak sıkılabilir. Bir kelepçeyi takmak
için, çap bunu tamamen çevreleyen çeneler
yardımıyla, yük tutma kancası çakışan uçtaki
yük tutma penceresine kilitlenene kadar azaltılır. Sıkma
işlemi öncesinde alet içerisinde belli bir ayarlamaya gerek
yoktur.
