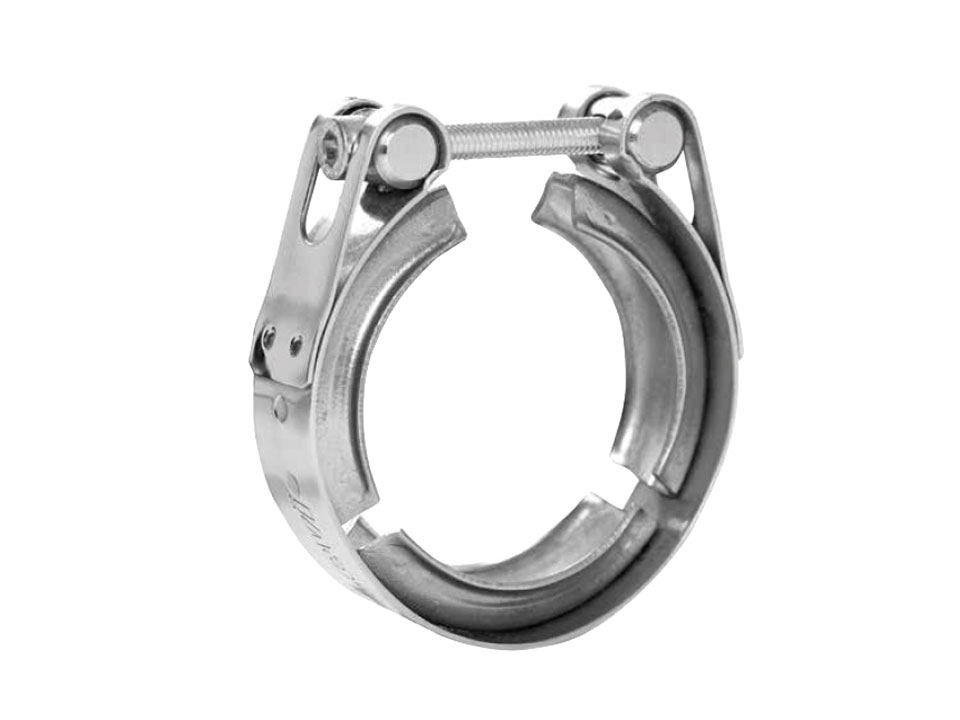

AĞIR HİZMET V PROFİLLİ KELEPÇELER

Levi Ağır İş V-Profilli Kelepçeler, iki dairesel flanşın birbirine doğru çekilmesi ve bağlanmasında kullanılır. Bunlar, belli uygulama gerekliliklerini karşılayan bir dizi nihai ürün oluşturmak üzere hem standart hem de standart dışı bileşenlerle tasarlanmakta ve üretilmektedirler. Levi Ağır İş V-Profilli Kelepçeler oldukça dayanıklı olup, stres, titreşim, korozyon ve sıcaklık değişiklikleri gibi koşullarda bile emniyetli ve güvenli şekilde kullanılabilmektedir.

Donanım
Standart Levi Ağır İş V-Profilli Kelepçelerimizde altıgen soket cıvata, boğaza kadar çıkan dişler, bir dişli muylu ile hızlı ve güvenli montaj için hızlı kilitlenen tipte muylu bulunmaktadır. Sürtünmeyi azaltmak amacıyla tüm paslanmaz çelik cıvatalar kaplamalıdır. Dönüş sınırlamaları, etkin tork vb. çok sayıda uygulama gerekliliğine uygun muylu yelpazesi de bulunmaktadır.

Profiller
Farklı uygulamalara uygunluğunu sağlamak üzere çok sayıda segment profili üretmekteyiz. İç profil çapı milimetrik olarak artan ölçüler arasından seçilebilir. Uygulama ve varsa özel gereklilikleri öncelikle detaylı olarak Oetiker ile görüşmeniz önerilir. Bu şekilde, maksimum ve minimum çap işlemenin mümkün olmasını sağlayabiliyor, böylece yerine oturması ve güvenli bir ek yeri sağlanması için en uygun kelepçenin seçildiğinden emin oluyoruz.
Preslenmiş profiller Ø 50.0 – Ø 150.0 mm
Rulo profiller Ø 150.0 – Ø 500.0 mm
Standart V–profilli tipler
Standart açı 40°

Flanş tasarımı
Flanşlar, her uygulamanın özel boyutlarını karşılamak üzere makinede işlenmiş ya da biçimlendirilmiş olabilir. Flanş tasarımınızı sonlandırmadan önce, uygulama ve varsa özel gereklilikleri öncelikle detaylı olarak bizimle görüşmeniz önerilir.
Lütfen yardım almak için mühendislik departmanımızla irtibat kurun. Flanş tasarımı ve boyutlarında DIN standardı 3016 – 3’ü esas alıyoruz.

ÖZELLİKLER

~ Wing Guard : Benzersiz kanatlı bant kilitleme mekanizması yüksek tutma kuvveti sağlar ve tüm keskin kenarları tamamen kapatır.
~ Düşük Profil Tasarımı : Alan Verimli
~ Çapaksız Şerit Kenarları : Montaj öncesi ve sonrasında bileşen hasar riski azalır
~ Geniş Çap Aralığı : Çeşitli uygulama çaplarına uygundur ve kolay montaj için geniş bir boşluk sağlar.
~ Sürekli Güvenilir : Kapanma kuvvetinin doğrudan ölçümü

AVANTAJLAR
Kompakt Tasarım
+ Hafiftir ve yerden tasarruf sağlar

Yüksek Mukavemet
+ Üstün mafsal bütünlüğü

Montaj Kolaylığı
+ Hızlı ve kolay montaj

360 Konumlandırma
+ Kompakt ortamlarda bileşenlere kolay erişim sağlar

Mühendislik Çözümleri
+ Müşteri ihtiyaçlarına uygun olarak tasarlanmıştır

FAYDALARI
+ Yüksek sıkıştırma kuvveti
+ Yüksek kalıcı tork
+ Güç dağılımı
+ Sıfır sızıntı
+ Korozyon ve sıcaklık değişiklikleri gibi koşullarda emniyetli ve güvenli şekilde kullanılabilmektedir.

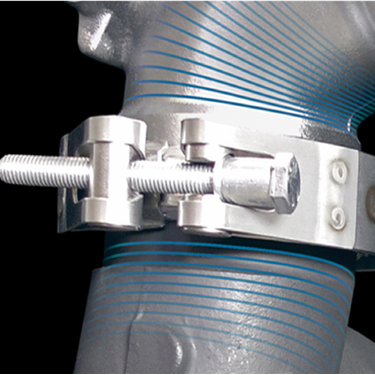

UYGULAMA ALANLARI
~ Turbo Bağlantılar
~ Egzoz Sistemleri
~ Turbo Şarjlı Sistemler
~ Filtre Ürünleri

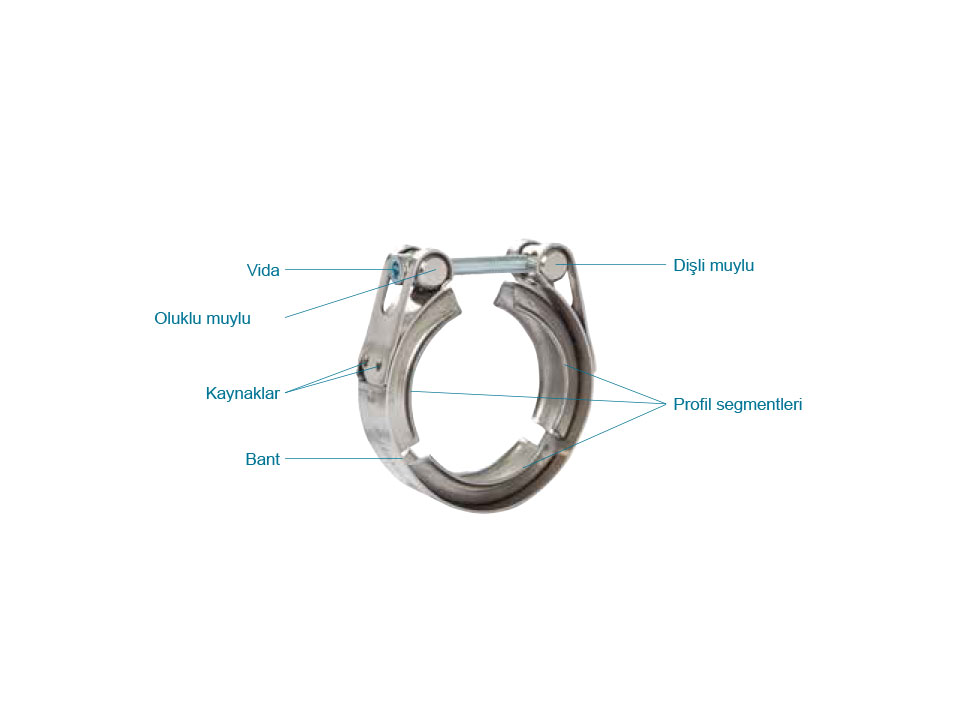

Malzeme
W4 Bant: 1.4404
Dişli muylu: 1.4305
Oluklu muylu: 1.4305
Profil segmentleri: 1.4509
ISO 4762 – M8x70 tam dişli: A4-80, Fe/Zn5C1

Bant genişlikleri
15.0 mm / 20.0 mm / 25.0 mm / 30.0 mm / 35.0 mm

Bant kalınlığı
1.0 mm / 1.5 mm / 2.0 mm / 2.5 mm

V-profili malzeme kalınlığı
1.0 mm / 1.5 mm
50.0 – 100.0 mm kelepçe iç çapları için
1.5 mm / 2.0 mm
100.0 – 300.0 mm kelepçe iç çapları için
2.0 mm / 2.5 mm / 3.0 mm
> 300.0 mm kelepçe iç çapları için

Önerilen montaj torku
M 6 = 7 Nm
M 8 = 15 Nm
M10 = 25 Nm
M12 = 30 Nm
